🔧 ホイールアライメント
Wheel Alignment – Interactive Learning Module
📖
参考図:ホイールアライメントの種類
ホイールアライメント全体図
キャンバー(正・負)
トー(イン・アウト)
キャスター角度

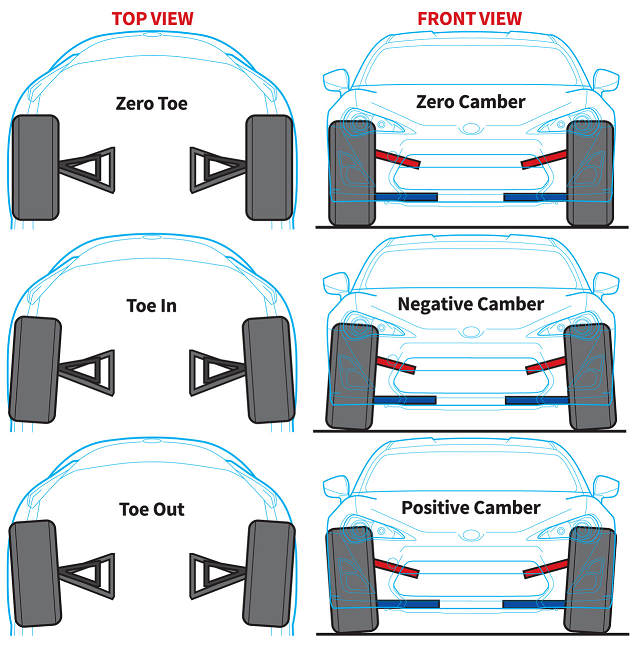

トーとキャンバーの関係
アライメント調整の重要性
🔄 ホイールアライメント シミュレーション
標準
調整後
⚪ 標準位置 – タイヤが正常な位置にあります
❓ ホイールアライメントに関する質問
1
タイヤの摩耗を均一にし、走行安定性を向上させる
2
エンジンの出力を向上させる
3
燃費を悪化させる
4
ブレーキ性能を低下させる
📊 アライメント種類の比較
| 種類 | 説明 | 正常値 | 影響 | 調整目的 |
|---|---|---|---|---|
|
トー
|
タイヤの前後の向き(上から見た角度) | 0° ± 0.5° | 直進安定性、タイヤ摩耗 | 直進性向上、摩耗防止 |
|
キャンバー
|
タイヤの傾き(正面から見た角度) | 0° ± 1° | コーナリング性能、タイヤ摩耗 | 旋回性能向上、均一摩耗 |
|
キャスター
|
ステアリング軸の傾き(横から見た角度) | 3° ~ 5° | 直進安定性、ハンドル復元力 | 操舵安定性向上 |
🔑 重要ポイント
- トー:タイヤが内側を向く(トーイン)か外側を向く(トーアウト)かを示す
- キャンバー:タイヤ上部が外側に傾く(正)か内側に傾く(負)かを示す
- キャスター:ステアリング軸が前傾(正)か後傾(負)かを示す
- 調整時期:タイヤ交換時、異常摩耗発見時、事故後、定期点検時
- 効果:タイヤ寿命延長、燃費向上、走行安定性向上、操縦性改善
💡 アライメント不良の症状
- ハンドルの片寄り:直進時にハンドルが左右どちらかに取られる
- タイヤの偏摩耗:片側だけが異常に摩耗する
- ハンドルの振動:高速走行時にハンドルが振れる
- 燃費の悪化:転がり抵抗が増加し燃費が低下
- 異音の発生:タイヤから異常な音が発生
