Section 2 – Fuel Injection System 2.2

燃料噴射装置の制御

⚙️ 燃料噴射装置の制御

Fuel Injection System Control – Interactive Diagram

📖 参考図:燃料噴射システム
燃料噴射システムの全体図
燃料噴射システムの構成
インジェクターの構造
インジェクターの内部構造
ECUの制御システム
ECUによる制御システム
O2センサーの動作原理
O2センサーの動作原理
エンジンセンサーとアクチュエーター
エンジンセンサーとアクチュエーター

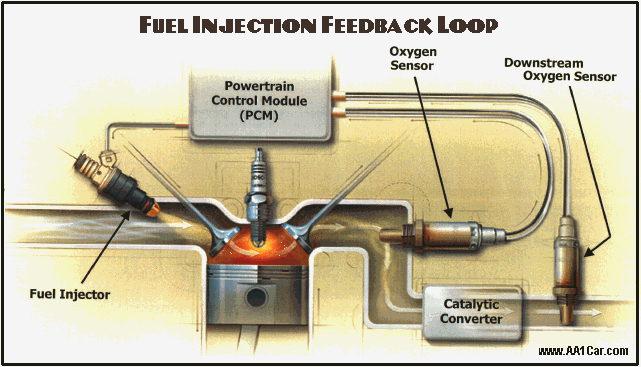

フィードバック制御ループ
O2センサーによるフィードバック制御
クリックして拡大表示

各記述をクリックして詳細を確認

✓ 正しい 1
ECU(エンジンコントロールユニット)は、各種センサーからの情報を基に燃料噴射量を制御する。
✓ 正しい 2
エアフローセンサーは、吸入空気量を測定し、ECUに信号を送る。
✗ 誤り 3
燃料噴射装置は、常に一定量の燃料を噴射する。
✓ 正しい 4
O2センサーは、排気ガス中の酸素濃度を測定し、空燃比を最適化する。
💡 詳細情報
⚙️ 燃料噴射制御システムの動作
ECU
エアフロー
センサー
水温
センサー
スロットル
センサー
O2
センサー
制御モードを選択してください

🔑 重要ポイント

  • ECUが各種センサーからの情報を基に燃料噴射量を制御
  • 走行状況に応じて最適な燃料量を噴射
  • 主要センサー:エアフロー、水温、スロットル、O2センサー
  • 理論空燃比(14.7:1)を目標に制御
  • 燃費向上と排気ガス浄化を両立

📊 主要センサーと役割

センサー名 測定項目 役割
🌬️ エアフローセンサー
吸入空気量 エンジンに吸入される空気量を測定し、基本噴射量を決定
🌡️ 水温センサー
エンジン冷却水温度 冷間時は燃料を増量、暖機後は減量して最適化
🎚️ スロットルセンサー
スロットル開度 アクセル操作量を検出し、加速時の燃料増量を制御
💨 O2センサー
排気ガス中の酸素濃度 空燃比をフィードバック制御し、理論空燃比に調整
クランク角センサー
エンジン回転数・位置 噴射タイミングと点火時期を決定
📍 カム角センサー
カムシャフト位置 各気筒の噴射順序を判別

🔄 走行状況別の制御

走行状況 燃料噴射量 制御内容
始動時
⬆️ 大幅増量
冷間時は燃料を多く噴射して始動性を向上
アイドリング
➡️ 最小量
エンジンを安定して回転させる最小限の燃料
加速時
⬆️ 増量
スロットル開度に応じて燃料を増量
高速巡航
➡️ 適量
理論空燃比を維持して燃費を最適化
減速時
⬇️ カット
燃料噴射を停止(フューエルカット)
